Grid Coupling 사용이유?
그리드 커플링은 높은 토크 수준과 감쇠 요구 사항이 모두 존재하는 경우 널리 사용되는 커플링 옵션입니다. 기어 및 디스크 커플링(상당한 양의 토크를 전달할 수 있는 대체 금속 커플링 유형)과 달리 그리드 커플링은 진동을 최대 30%까지 줄이는 고유한 기능이 있으며 충격 부하를 완화하여 구동 및 구동 동력 전달 장비를 보호합니다.
그리드 스프링 요소는 시간이 지남에 따라 충격 에너지를 분산시켜 충격 에너지를 흡수하므로 최대 하중의 크기를 줄입니다. 이는 허브 톱니의 곡선 프로파일과 유연한 그리드 사이에서 발생하는 점진적 접촉으로 인해 가능합니다. 하중이 증가함에 따라 더 많은 톱니가 유연한 그리드 스프링 요소와 접촉하게 됩니다

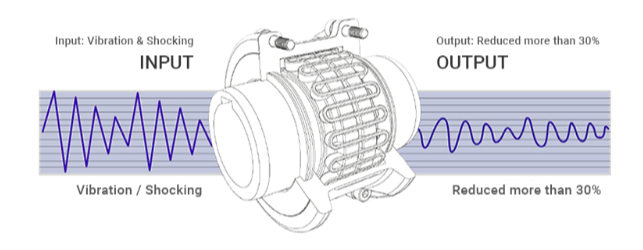

Grid Coupling 진동 감소 효과
- ① 경하중(LIGHT LOAD) : Grid가 hub의 tooth 외각에서 힘을 받아 직선인 상태로 작동됨으로 부하가 (load)가 발생하며 tooth가 곡면과 Grid의 탄력작용으로 vibration과 shocking을 없애 줍니다.
- ② 정상부하(NORMAL LOAD) : 부하가 발생하며 힘의 걸림점이 hub의 tooth 중간으로 이동되어 Grid가 휘어지는 (bending) 탄력으로 충격하중을 완하시켜 전동합니다.
- ③ 충격부하(SHOCK LOAD) : 순간적인 과부화로 힘의 걸림점이 hub의 Tooth 제일 안쪽으로 이동되어 grid가 비틀리는 (torsion)탄력의 범위내에서 극도의 (Shocking)을 유연하게 완화시킵니다.

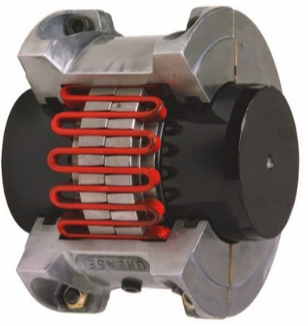

Grid Coupling 구성
그리드 커플링은 2개의 허브, 그리드 스프링 요소 및 분할 커버 키트(2개의 커버 절반, 개스킷, 씰 및 하드웨어 포함)로 구성됩니다.
Grid Coupling 윤활
- Grease 윤활 : Grid를 Hub와 조립한 후 Grease를 발라주고 Cover를 조립한 후 Grease 주입구를 통해 Grease를 주입
- 보충 및 교환 : Grease 보충은 매 3개월, 또는 240~250시간 가동 후 보충하고 매 3개월 혹은 4,000시간 사용 후 Coupling을 완전 분해하여 변질된 것을 새 Grease로 완전보충한다.
- Grease의 선택 : Grease의 사용 온도는 썹씨 -17 ~ 70도이고 사용 rpm과 주위 여건에 알맞게 선택해야 함.
- 윤활유 추천 : Long term grease
